KHFC系列高压滤波补偿装置
- 产品型号：KHFC系列
- 产品品牌：科锐尔
- 产品价格：联系客服
- 所 在 地：武汉市
- 应用范围：广泛应用于冶金、矿山、石油、化工、机械、轻工、市政等行业。
- 浏览次数：次
概述

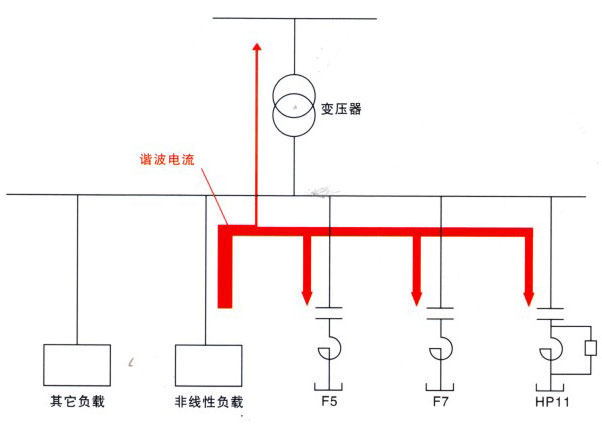

KHFC系列高压滤波补偿装置主要由滤波电容器、滤波电抗器、无感电阻构成的多条LC滤波支路组成，就近并联在非线性负载所在的电网上。各滤波支路根据谐波电流的成份、大小及无功需求而设计。对谐波而言，各滤波支路相当于低阻抗通道，使相应的谐波电流大部分流入该支路（如下图所示），以此达到滤除谐波电流、使公共点电压、电流畸变减小的目的。与此同时，该装置可向系统提供容性无功功率，以提高系统功率因数。装置涵盖3-35KV各电压等级，容量从数百千乏到数万千乏，广泛应用于冶金、矿山、石油、化工、机械、轻工、市政等行业。
性能特点
1.专业仿真软件计算、设计、校验，使装置设计最优化；
2.选用我公司特定设计的滤波电抗器和优质滤波电容器；
3.装置采用先进设计，具备防止谐波放大的功能，可避免与系统发生谐振；
4.结构简单、设备投资少、运行可靠性高、运行费用低：
5.本装置采用优质高压滤波电容器，可靠性高、寿命长、损耗小、运行温升低：
6.电容器设有完备的安全放电措施，断电后，5S内将电容器残压降至50V以下；
7.具备完善的电容器保护功能，单台电容器短路保护采用高压喷逐式熔断器，电容器组不平衡保护可选用中性点不平衡电流保护、开口三角电压保护、电压差动保护等；
8.装置具备完善的保护措施，过流、速断、过压、低电压、低周波等功能，设置单独保护屏，确保设备安全运行。
产品型号
技术参数与使用环境条件
1. 额定电压：3-35KV;
2. 额定频率：50Hz/60Hz;
3. 滤除谐波次数：根据系统谐波成分设置，如5th、7th等；
4. 滤波效率：滤波支路单次谐波滤除率大于70%;
5. 无功补偿:功率因数大于0.90;
6. 工作方式:连续工作；
7. 结构形式:柜式、框架式；
8. 海拔高度：不超过1000m;
9. 环境温度：-10°C~+40°C;
10. 环境湿度：不超过85%,不凝露；
11. 安装地点:垂直倾斜度不超过5°,无火灾、爆炸危险、导电尘埃、腐蚀性气体及剧烈振动。
订货须知
1.因谐波会对电容器产生影响，订购本产品时，请确认电气系统中是否有谐波或产生谐波的设备及主要谐波成分，不详时请与本公司技术人员交流。
2.系统的自然功率因数与欲达到的目标功率因数，决定着补偿设备的容量与投资费用，订购时请确认系统自然功率因数和目标功率因数。不详时请与本公司技术人员交流。
3.请明确安装要求，如：柜体颜色、是否并柜要求统一高度和深度、进线方式等。无明确说明时均按照 本公司标准产品制作。
4.请说明环境条件是否有特殊要求。
产品如有改进，恕不另行通知：安装、操作请以实际设计图为准
