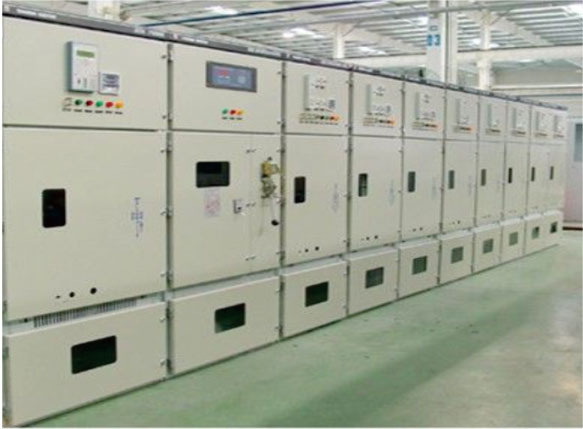

KYN28-24型铠装移开式交流金属封闭开关

  • 产品型号:KYN28-24型
  • 产品品牌:科锐尔
  • 产品价格:联系客服
  • 所 在  地:武汉市
  • 应用范围:适用于户内三相50/60Hz、额定电压24KV的电力系统中、主要应用于发电厂、变电所、工矿企业及高层建筑中,作为接受和分配电能并对电路实行控制、保护和监测
  • 浏览次数:
一、概述

KYN28-24铠装移开式交流金属封闭开关设备(以下简称开关设备),适用于户内三相50/60Hz、额定电压24KV的电力系统中、主要应用于发电厂、变电所、工矿企业及高层建筑中,作为接受和分配电能并对电路实行控制、保护和监测。

KYN28-24 开关设备具有各种防止误操作的功能,包括防止带负荷移动手车,防止接地开关闭合位置合断路器、防止带电合接地开关和防止误入带电隔室等功能。 KYN28-24开关设备配置性能优良的ZN73系列中置式高压交流真空断路器及固封式真空开关。开关设备二次回路配置先进可靠的控制保护元件;母线采用 热缩绝缘材料或环氧涂覆的绝缘手段,优化电极形状,柜体结构紧凑。KYN28-24型开关设备是技术先进、性能稳定、结构合理、使用方便、安全可靠的配电 设备

二、结构说明

开关柜按照GB3906和IEC298要求进行设计。整体由柜体和可抽出部分(手车)两部分组成,柜体结构均采用敷铝锌板或镀锌板用螺栓栓接组合成型,用金属隔板将开关柜内部分隔为断路器室、主母线室、电缆室和继电器仪表室,并且所有金属结构件均可靠接地,主回路系统的各隔室均有独立的压力释放通道,在电缆室内可设置40×6mm的接地母线。

三、产品特点

1.简单有效的“五防”闭锁,防止误操作;
2.可配用VS1、VD4、3AH等真空断路器;
3.可配用电压互感器手车、隔离手车、熔断器手车等,相同用途的手车具有互换性;
4.柜体可靠墙安装、柜前维护,减少占地面积;
5.断路器室和电缆室可分别加装加热器,防止凝露与腐蚀发生;
6.电缆室空间充裕、可连接多跟(根)电缆;
7.开关柜的外壳防护等级达到IP4X,各隔室的防护等级为IP2X;
8.材质可选用镀锌板或敷铝锌板制作。

四、技术参数

名称 单位 参数
额定电压 kV 12
额定绝缘水平 1min工频耐受电压(有效值) kV 42
雷电冲击耐受电压(峰值) kV 75
额定频率 HZ 50/60
主母线额定电流 A 63,012,501,600,200,000,000,000
分支母线额定电流 A 63,012,501,600,200,000,000,000
4s额定短时耐受电流 kA 20,25,31.5,40
额定峰值耐受电流 kA 50,63,80,100
防护等级   外壳为IP4X,隔室间在断路器室门打开时为IP2X
柜体尺寸 mm 2300
800 1000
1500 1660 1700 1660 1700
海拔高度 m 适用于1000米及以下,超过1000米需特殊设计
