一、概述

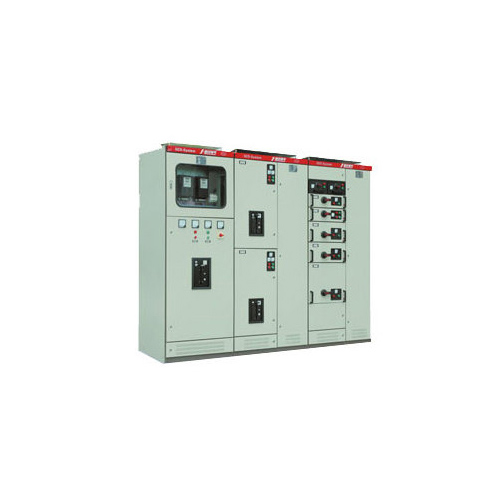

KCS型低压抽出式开关柜适用于光伏电站、发电厂、石油、化工、冶金、高层建筑等行业的低压配电系统,用以实现对各种低压电器的集中控制和保护。在光伏电站、发电厂、石化系统等自动化程度高,要求与计算机接口的场所,开关柜中配置数字化智能仪表,可以方便地实现与计算机的通信,达到集中监控,统一管理的目的。
二、产品特点
● 装置的各功能室相互隔离,其隔室主要分为功能单元室、母线室、电缆室。各室的作用相对独立;
● 抽屉改变仅在高度尺寸上变化,其宽度、深度尺寸不变,相同功能单元的抽屉具有良好的互换性;
● 每台MCC柜最多能安装11个一单元的抽屉或22个1/2单元的抽屉;
● 抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接插件;
● 抽屉面板具有分、合、试验、抽出等位置的明显标志;
● 抽屉单元设有机械联锁装置。
三、技术参数
名称 |
参数 |
主电路额定电压(V) |
交流380(400)、(660) |
辅助电路额定电压(V) |
交流220、380(400)直流110、220 |
额定频率(Hz) |
50(60) |
额定绝缘电压(V) |
660(1000) |
额定电流(A) |
水平母线 |
≤4000 |
垂直母线 |
1000 |
母线额定短时耐受电流(kA/S) |
50、80 |
母线额定短时峰值耐受电流(kA/0.1S) |
105、176 |
工频试验电压(V/1min) |
主电路 |
2500 |
母线 |
辅助电路 |
1700 |
三相四线制 |
A、B、C、N |
三相五线制 |
A、B、C、N、PE |
柜体尺寸(mm) |
高 |
2200 |
宽 |
400 |
600 |
800 |
1000 |
深 |
800 |
1000 |
800 |
1000 |
600 |
800 |
1000 |
600 |
800 |
1000 |
防护等级 |
IP30 |
海拔高度 |
适用于2000米及以内,超过2000米需特殊设计 |
