当前位置：主页 > 产品中心 > 电机软起动系列 > KHCQ系列自励式磁控软起动装置

< >

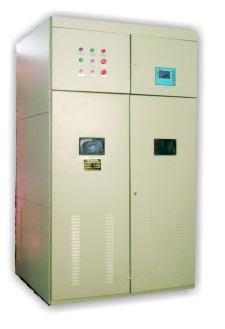

KHCQ系列自励式磁控软起动装置

产品型号：KHCQ系列
产品品牌：科锐尔
产品价格：联系客服
所在地：武汉市
应用范围：三相50HZ，额定电压0.4KV、3KV、6KV、10KV，额定功率100-30000KW各类负载的鼠笼型异步（同步）电动机。
浏览次数：次

询价留言

一、应用范围

三相50HZ，额定电压0.4KV、3KV、6KV、10KV，额定功率100-30000KW各类负载的鼠笼型异步（同步）电动机。

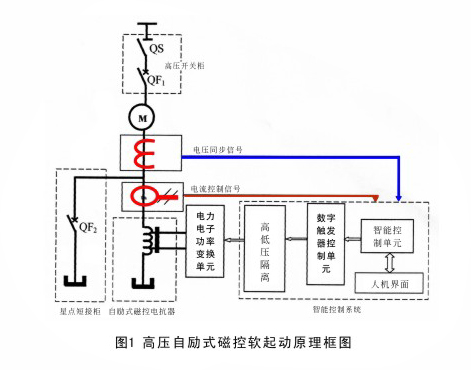

二、工作原理

原理：通过闭环控制系统，调整自耦直流励磁绕组中直流电流的大小，平滑改变磁控电抗器的感抗，使感抗在预定的时间内由大到小自动无级减小，实现电动机软起动。

组成：该产品装置由三部分组成：

A、高压工作绕组；

B、自耦直流励磁统组；

C、二次控制回路。

感抗计算公式：X_L=ωL=μ · W · C ·················· ①

公式中：X_L：高压绕组的阻抗。

μ：铁芯的磁导率。

W：频率，即2 π f ，常数。

C：常数，由铁芯材料及绕组匝数决定。

自励式磁控软起动的工作原理就足通过改变自耦直流励磁绕组中直流电流大小改变①式中 μ 的大小，来改变串接于电动机定子回路的绕组阻抗X_L，达到软起动的目的。

公式中μ的大小由自耦控制绕组中直流电流的大小决定，亘流越大，μ 越小，X_L越小：直流越小，μ 越大，X_L越大，直流电流的大小是通过改变二次控制回路中可控硅的导通角来实现的。

工作过程如下：在电动机起动前，通过人机界面设置起动参数，把期望的起动电流写进磁控控制器。电动机起动时，通过闭环互感器取样，磁控控制器比较设置电流和实际起动电流后发出触发脉冲，通过调节可控硅的导通角控制磁控软启动装置阻抗大小，从而改变电动机的端电压，实现电动机的恒流软起动。如果现场工况改变或起动电流并不理想，只需重新设置起动电流值，即可实现电动机在新的设定值下实现恒流软起动。

三、性能特点

1、自励式电抗器，不需大容量励磁电源；

2、采用紧耦合结构，可控性好，阻抗可调至初始阻抗的2%；

3、采用专门的滤波装置，无谐波污染；

4、先进的磁屏蔽技术，无漏磁；

5、采用计算机仿真技术，使整个起动过程可预测、可控制、可调整；

6、可选择三种起动电流曲线：恒流、斜坡、突跳，以满足不同工况的要求；

7、友好的人机界面，起动参数的设定、调整灵活，方便查阅起动历史曲线；

8、起动电流可在1.5le～4le任意选择（视负载不同），起动时可确保电网压降最小，无二次浪涌电流冲击；

9、起动时电机均匀加速，无机械冲击；

10、重复使用性好，起动性能不受环境温度影响；

11、免维护，使用奔命长，

12、可实现软停止(可选）。

四、主要技术参数

序号	名称	单位	数值或说明		备注
1	额定电压（有效佰）	kv	6	10
2	一分钟工频耐受电压 (有效值）	kv	20/23	28/32	相对地
2	一分钟工频耐受电压 (有效值）	kv	15	18	同相间
3	最小电气间隙	mm	100	125
4	起动电流倍数（lq/le)	A	1.5〜4		现场可调
5	起动时间	s	5〜120		现场可调
6	连续起动次数	次	2〜3
7	防护等级	IP	20		30

五、型号说明

六、一次方案

七、执行标准

1、《3-35KV交流金属封闭开关设备》 GB/T3979-1991

2、《电控设备，笫二部分：装有电子器件的电控设备》 GB/T3979-1989

3、《外壳防护等级，IP代码》 GB4208-1993

4、《磁控软起动装置》 Q/WKRR3-2002

八、环境条件

1、温度：-30°C～40°C；

2、空气相对湿度不超过90%；

3、海拔离度不超过1000m，超过时应提供海拔高度；

4、安装地点无腐蚀金属或破坏绝缘的气体。

九、产品规格

型号规格	电机功率（kw）	外型参考尺寸（mm）宽（W）深（D）高（H）	安装参考尺寸（mm）（W）*（d）	备注
KHCQ-1000/□	Pe≤1000	140015002300	1240*1450	一面
KHCQ-2000/□	Pe≤2000	140015002300	1240*1450	一面
KHCQ-3000/□	Pe≤3000	140015002300	1240*1450	一面
KHCQ-4000/□	Pe≤4000	150015002300	1340*1450	一面
KHCQ-6000/□	Pe≤6000	150015002300	1340*1450	一面
KHCQ-8000/□	Pe≤8000	80015002300	740*1450	三面
KHCQ-10000/□	Pe≤10000	90015002300	840*1450	三面
KHCQ-15000/□	Pe≤15000	100015002300	940*1450	三面
KHCQ-20000/□	Pe≤20000	100015002300	940*1450	三面
KHCQ-25000/□	Pe≤25000	120015002300	1140*1450	三面
KHCQ-□/□	Pe>25000时，外形尺寸另行设计

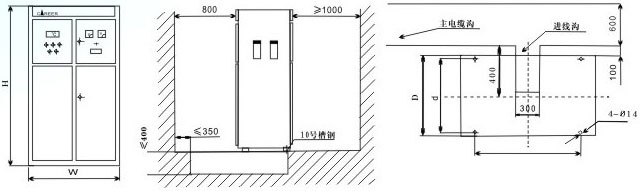

十、安装基础图

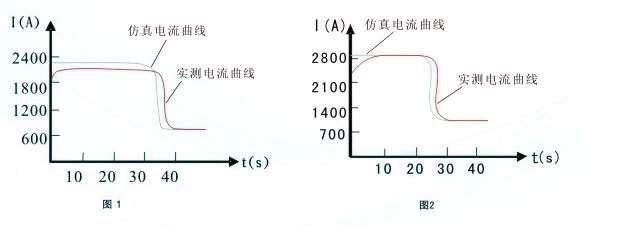

十一、起动仿真曲线

图1所示为天津铁厂12500kw高炉风机机组所于2006年采用KHCQ自励式磁控软起动装置时，相应的计算机仿真及实测起动电流曲线对比（电机主要参数Pe=12500kw，Ue=10kv，le=821A)。

起动过程计算机仿真数据为：最大起动电流2290A(<2.8 le)，起动时间为33S。

起动过程实测结果为：起动初始电流为1800A(<2.2 le)，S大起动电流为2160A(= 2.63 le)，起动时间为36S，起动过程平滑，无二次冲击。

图2所示为河北津西钢铁股份有限公司30000m3/h制氧机组2008年采用KHCQ自励式磁控软起动装置后，相应的计算机仿真及实测起动电流曲线对比。（电机主要参数为Pe=15000kw，Ue=10kv，le=983A)

起动过程计算机仿真数据为：最大起动电流2950A(=3 le)，起动时间为23S。

起动过程实测结果为：起动初始电流为2410A(<2.5 le)，最大起动电流为2950A(=2.9 le)，起动时间为25S，起动过程平滑，无二次冲击。
