KHYQ系列高压液体电阻软起动装置

  • 产品型号:KHYQ系列
  • 产品品牌:科锐尔
  • 产品价格:联系客服
  • 所 在  地:武汉市
  • 应用范围:三相50HZ,额定电压3KV、6KV、10KV的大中型鼠笼型异步(同步)电动机。
  • 浏览次数:
一、应用范围

        三相50HZ,额定电压3KV、6KV、10KV的大中型鼠笼型异步(同步)电动机。

二、工作原理

        在电动机定子回路串入一特制可控液态电阻,随着电动机的起动,液体电阻的动、定极板之间的距离按预定设置自动改变,阻值呈无级平滑减小、电动机端电压均匀提高,从而达到电动机平滑软起动的目的。起动结束后,液体电阻自动切除,电动机投入正常运行。

三、性能特点

        1、采用国内领先的计算机仿真技术,使整个起动过程可预测、可控制、可调整;
        2、采用PLC控制,可靠性高;
        3、起动过程平滑,对电动机、电网及机械传动系统无冲击;
        4、具备完善的报警提示功能和电动机保护功能,安全可靠;
        5、可连续起动2~3次;
        6、软停车功能(可选)。

四、主要技术参数

序号

名 称

单位

数值或说明

备注

1

额定电压(有效值)

kv

3.6

7.2

12



2

一分钟工频耐受电压(KV)

kv

10/18

20/23

28/32

相对地

12

15

8

同相间

3

电液正常工作温度

0~70



4

起动电流倍数lq/le)

le

1.5~3.5

5

起动时间

s

10~60~120

现场可调

6

连续起动次数

3~4(1500KW以下);2~3(1500KW以上

环境温度25℃时

7

防护等级

IP

20

30

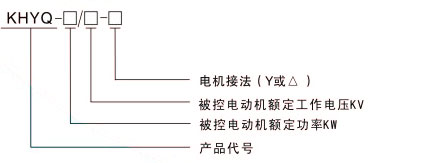

五、型号说明

型号说明

六、执行标准

        1、《高压开关设备和控制设备标准共同技术要求》       GB/T11022-1999     IEC60694:1996

        2、《3~35KV交流金属封闭开关设备》                            GB3906-1991           IEC298:1990

        3、《高压交流电动机液体软起动装置》                           Q/CPRR4-2006

七、一次方案

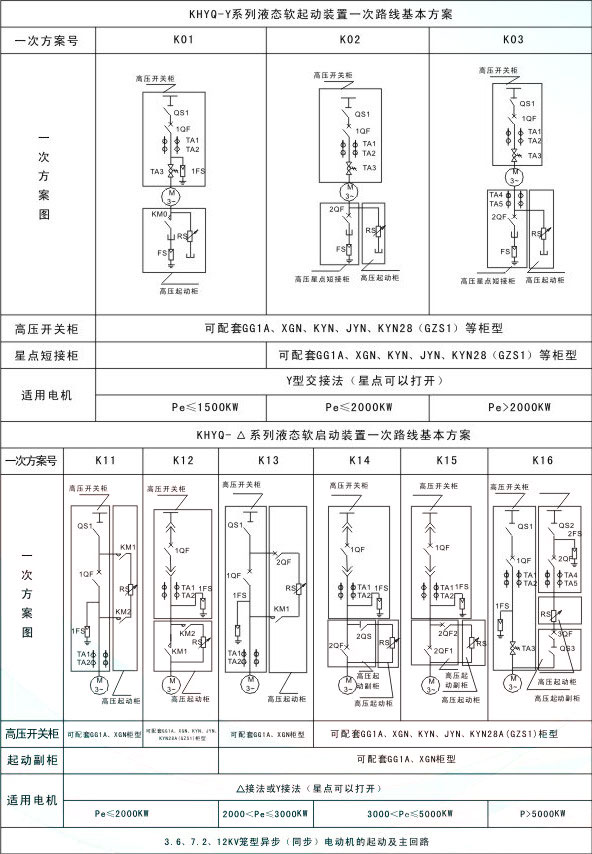

  KHYQ系列高压液体电阻软起动装置一次路线基本方案

八、环境条件

        1、环境温度:最高温度+40℃,最低温度0℃(带加热装置-10℃);

        2、空气相对湿度不超过90%(+25℃);

        3、海拔高度不超过1000m;

        4、地面倾斜度不大于5°;

        5、安装地点无火灾、爆炸危险,无化学腐蚀及剧烈运动。

        6、若有特殊使用条件,请在订货时如我公司申明和协商。

型号规格

电机功率
(kw)

外型参考尺寸(mm)
  宽(W)深(D)高(H)

安装参考尺寸(mm)
(W)*(d)

高压
起动柜

高压星
点短接柜

CPLQ-500/□-Y□

≤500

1200*1200*2300

1040*1150

一面



CPLQ-1500/□-Y□

≤1500

1500*1200*2300

1340*1150

一面



CPLQ-2000/□-Y□

≤2000

1500*1600*2300

1340*1550

一面

一面

CPLQ-3000/□-Y□

≤3000

10001*600*2300

840*1550

三面

一面

CPLQ-3500/□-Y□

≤3500

12001*600*2300

1040*1150

三面

一面

CPLQ-4000/□-Y□

≤4000

1400*1600*2300

1240*1150

三面

一面

CPLQ-6000/□-Y□

≤6000

1600*1600*2300

1440*1150

三面

一面

CPLQ-7000/□-Y□

≤7000

1400*2000*2650

1240*1350

三面

一面

CPLQ-9000/□-Y□

≤9000

1400*2500*2650

1240*1950

三面

一面

CPLQ-1500/□-Y□

≤10000

1500*2500*2800

1340*2450

三面

一面

CPLQ-2000/□-Y□

≤12000

1600*2500*2800

1440*2450

三面

一面

CPLQ-1500/□-Y□

≤14000

1800*2500*2800

1640*2450

三面

一面

CPLQ-□/□-Y□

≥14000

单独设计

注: 1、同功率、同负载、起动时间超长时,选用高一个等级规格的产品;
   2、电动机功率Pe>1500kw主元件为真空断路器时,将增加一面“高压起动副柜”,其柜型若选择上述尺寸,配置应按照一次方案图选择;
   3、电动机功率Pe>2000kw“高压起动柜”与“高压起动副柜”有并柜要求时,应考虑所选“高压起动副柜”柜型;
   4、若有特殊要求,应与我公司声明和协商。

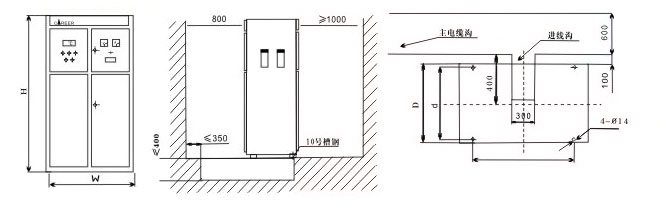

十、安装基础图


订货须知

       1、提供电动机型号、额定功率、额定电压、额定电流、定子接法(Y、△)星点可否打开;

       2、若需做仿真、则电机、负载、电网三类参数按我公司提供的表格详细填写;

       3、高压软起动装置与高压星点短接柜或高压起动副柜的进出线方式;

       注:若用户有特殊要求,请与我公司协商订货。
