KHGQ系列高压固态软起动装置
- 产品型号：KHGQ系列
- 产品品牌：科锐尔
- 产品价格：联系客服
- 所 在 地：武汉市
- 应用范围：适用子冶金、石油、化工、水利、电力、轻工、建材、制药、采矿、市政工程等领域的额定电压为3000-1 0000V的鼠笼式异步、同步电动机起动和停止的控制与保护。
- 浏览次数：次
技术特点
技术指标
|
基本参数 |
|
|
负载种类 |
三相高压鼠笼式异步电机、同步电机 |
|
交流电压 |
3000—10000VAC |
|
工作频率 |
50HZ/60HZ±2HZ |
|
相序 |
KHGQ允许在任何相序下工作（可通过参数设定） |
|
主回路组成 |
(12SCRS、18SCRS、30SCRS视型号而定） |
|
旁路接触器 |
具有直接起动容量的接触器 |
|
控制电源 |
AC220V±15% |
|
瞬时过电压保护 |
dv/dt吸收网络 |
|
起动频次 |
1-6次（每小时） |
|
环境条件 |
环境温度：-20° C~ + 50° C |
|
相对湿度：5% ~ 95%无凝露 |
|
|
海拔小于1500米(大于1500米需降容使用） |
|
|
保护功能 |
|
|
缺相保护 |
在起动或运行过程中，断开主电源的任意相 |
|
运行过流保护 |
运行过流保护设定：2 0〜5 0 0 % 1 e |
|
相电流不平衡保护 |
相电流不平衡保护：〇~1〇〇% |
|
过载保护 |
过载保护级别：1〇A、10、15、20、25、30 |
|
欠载保护 |
欠载保护级别：〇~99% |
|
欠载保护动作时间：0~250S |
|
|
起动超时 |
起动时间限制：0~120S |
|
过压保护 |
主电源电压高于额定值的120%时，过压保护 |
|
欠压保护 |
主电源电压低于额定值的70%时，欠压保护 |
|
相序保护 |
允许在任何相序下工作（可通过参数设定） |
|
接地保护 |
接地电流大于设定值时保护 |
|
通讯说明 |
|
|
通讯协议 |
Modbus RTU |
|
通讯接口 |
RS485 |
|
网络连接 |
每台KHGQ与32台KHGQ设备连网通讯 |
|
功能 |
通过通讯接口可以观察运行状态、编程 |
|
操作界面 |
|
|
LCD显不 |
LCD (液晶）显示/触摸屏显示 |
|
语言 |
中、英文 |
|
键盘 |
6个触摸式薄膜按键 |
|
仪表显示 |
|
|
主电源电压 |
显示三相主电源电压 |
|
三相电流 |
显示三相主回路电流 |
|
数据记录 |
|
|
故障记录 |
记录最近15次故障信息 |
|
起动次数记录 |
记录本装置的起动次数 |

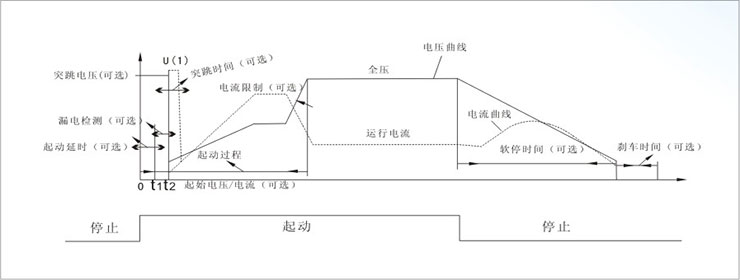

软起动制模式
KHGQ系列软起动装置有多种起动方式：限流软起动、电压线性曲线起动、电压指数曲线起动、电流线性曲线起动，电流指数曲线起动；多种停车方式：自由停车、软停车、制动刹车，软停+制动刹车，还具有点动功能。用户可根据负载不同及具体使用条件选择不同的起动方式和停车方式。
| 电压等级 | 适配功（Kw) | 规格型号 | 额定电流（A) | 宽（mm) | 高（mm) | 深（mm) |
| 3000V | 400 | KHGQ-400-3 | 100 | 1000 | 2300 | 1500 |
| 630 | KHGQ-630-3 | 150 | ||||
| 1600 | KHGQ-1600-3 | 400 | 1150 | 2300 | 1500 | |
| 2500 | KHGQ-2500-3 | ≥600 | 预定 | |||
| 6000V | 420 | KHGQ-420-6 | 50 | 1000 | 2300 | 1500 |
| 630 | KHGQ-630-6 | 75 | ||||
| 1250 | KHGQ-1250-6 | 150 | ||||
| 1600 | KHGQ-1600-6 | 200 | 1150 | 2300 | 1500 | |
| 2500 | KHGQ-2500-6 | 300 | ||||
| 3300 | KHGQ-3300-6 | 400 | ||||
| 4150 | KHGQ-4150-6 | 500 | 预定 | |||
| 5000 | KHGQ-5000-6 | ≥600 | ||||
| 10000V | 420 | KHGQ-420-10 | 30 | 1000 | 2300 | 1500 |
| 630 | KHGQ-630-10 | 45 | ||||
| 800 | KHG0-800-10 | 60 | ||||
| 1250 | KHGQ-1250-10 | 90 | ||||
| 1500 | KHGQ-1500-10 | 110 | ||||
| 1800 | KHGQ-1800-10 | 130 | ||||
| 2250 | KHGQ-2250-10 | 160 | ||||
| 2500 | KHGQ-2500-10 | 180 | ||||
| 2800 | KHG0-2800-10 | 200 | 1150 | 2300 | 1500 | |
| 3500 | KHGQ-3500-10 | 250 | ||||
| 4000 | KHGQ-4000-10 | 280 | ||||
| 4500 | KHGQ-4500-10 | 320 | ||||
| 5500 | KHGQ-5500-10 | 400 | ||||
| 6000 | KHGQ-6000-10 | 430 | ||||
| 7000 | KHGQ-7000-10 | 500 | ||||
| 8500 | KHG0-8500-10 | ≥600 | ||||
以上是典型产品型号，如果您所需型号不在此表中，请与厂方联系。

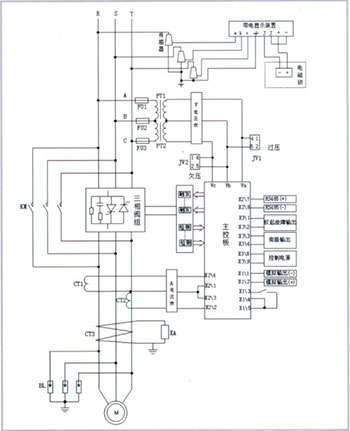

电气一次方案
